Box Packaging Module

Worum geht’s?

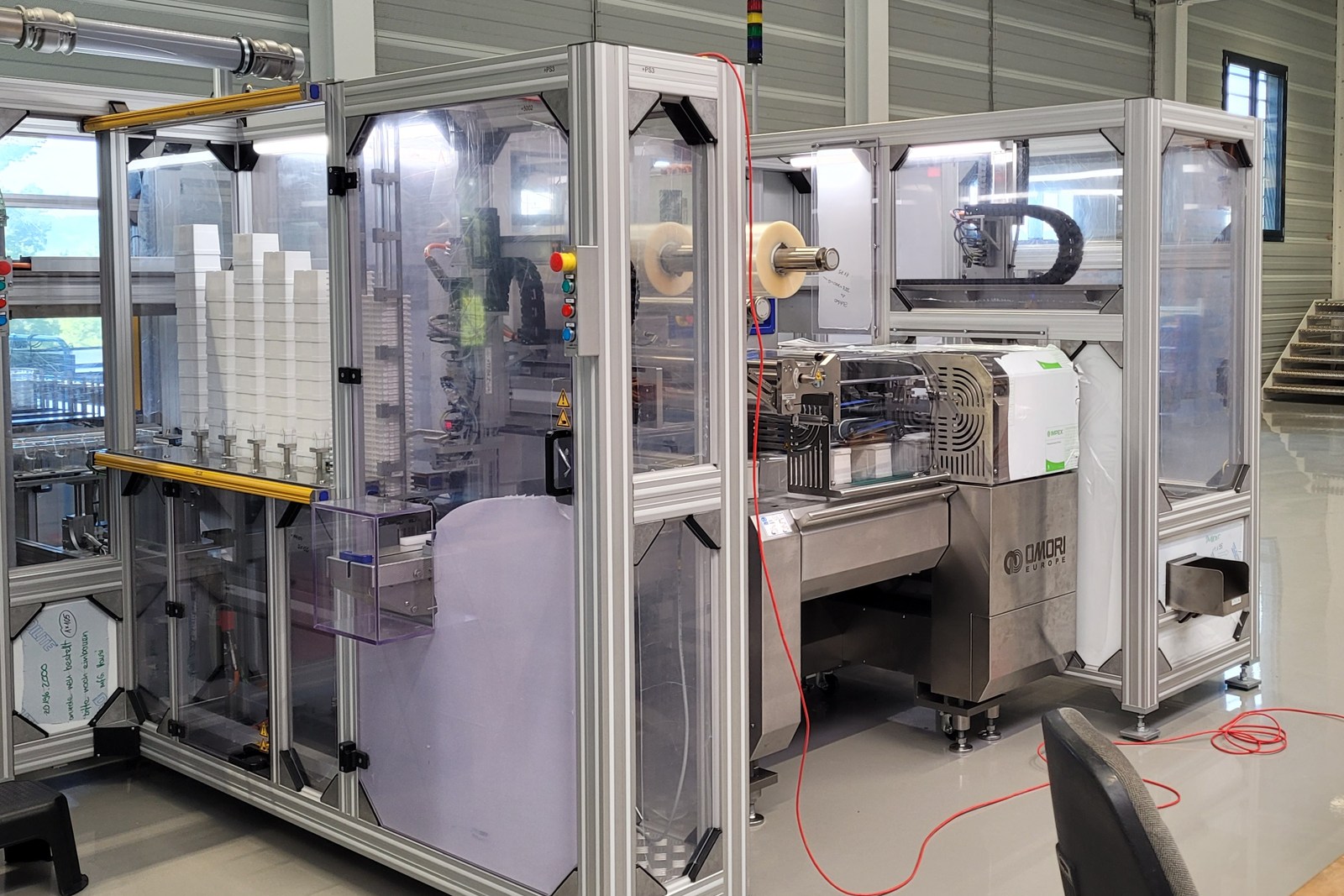

Dieses Modul wurde als Ergänzung für eine bestehende Verpackungsanlage entwickelt, um ein zusätzliches Produktformat automatisiert verarbeiten zu können. Statt fünf Pipettenspitzen-Racks in einen Blister einzulegen, sollte nun jedes einzelne Rack in eine Kunststoffbox eingesetzt, eingerastet und mit einem Deckel verschlossen werden. Anschliessend werden fünf Boxen aufgereiht, der Schlauchbeutelmaschine übergeben, vakuumgeprüft und in den bestehenden Materialfluss integriert.

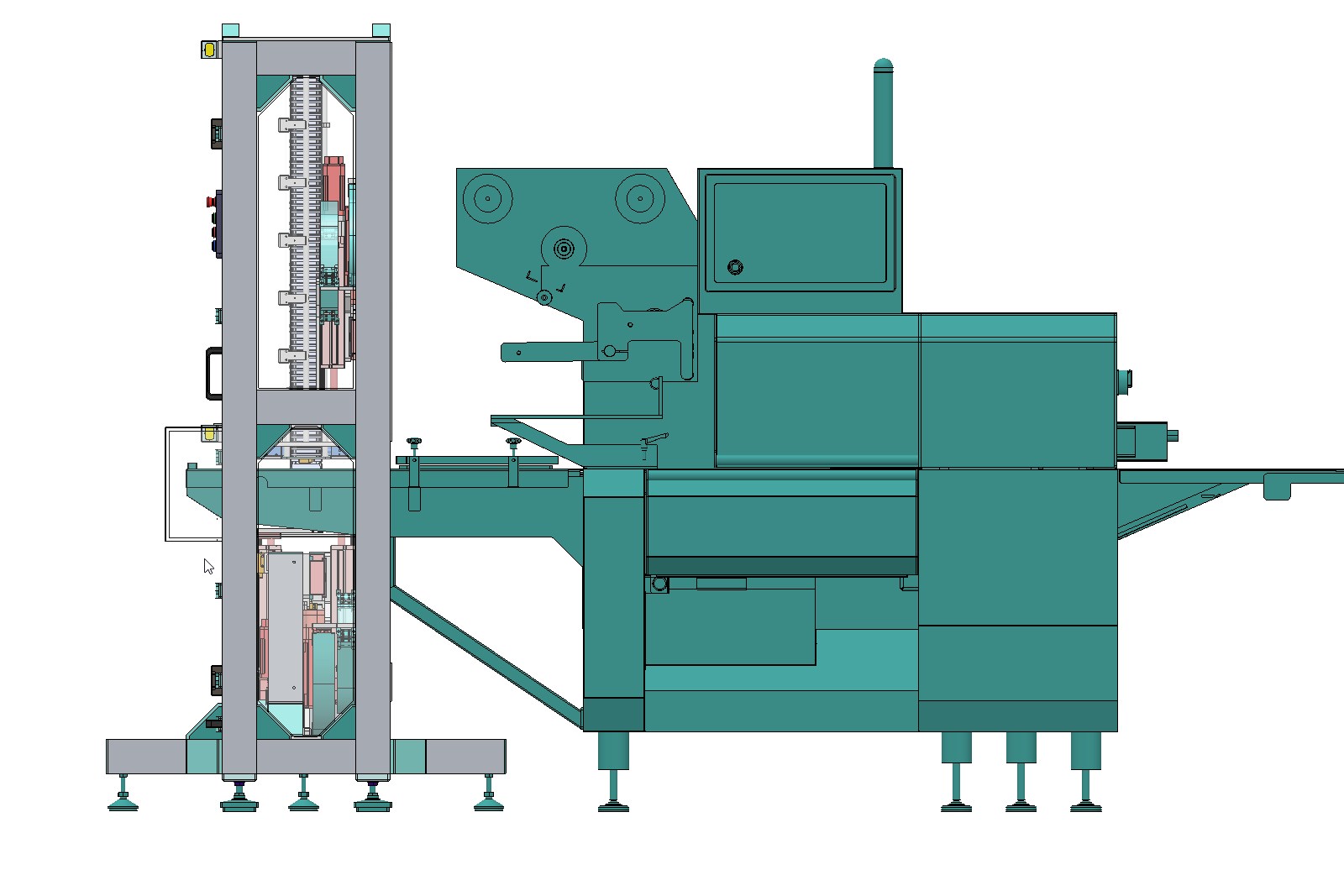

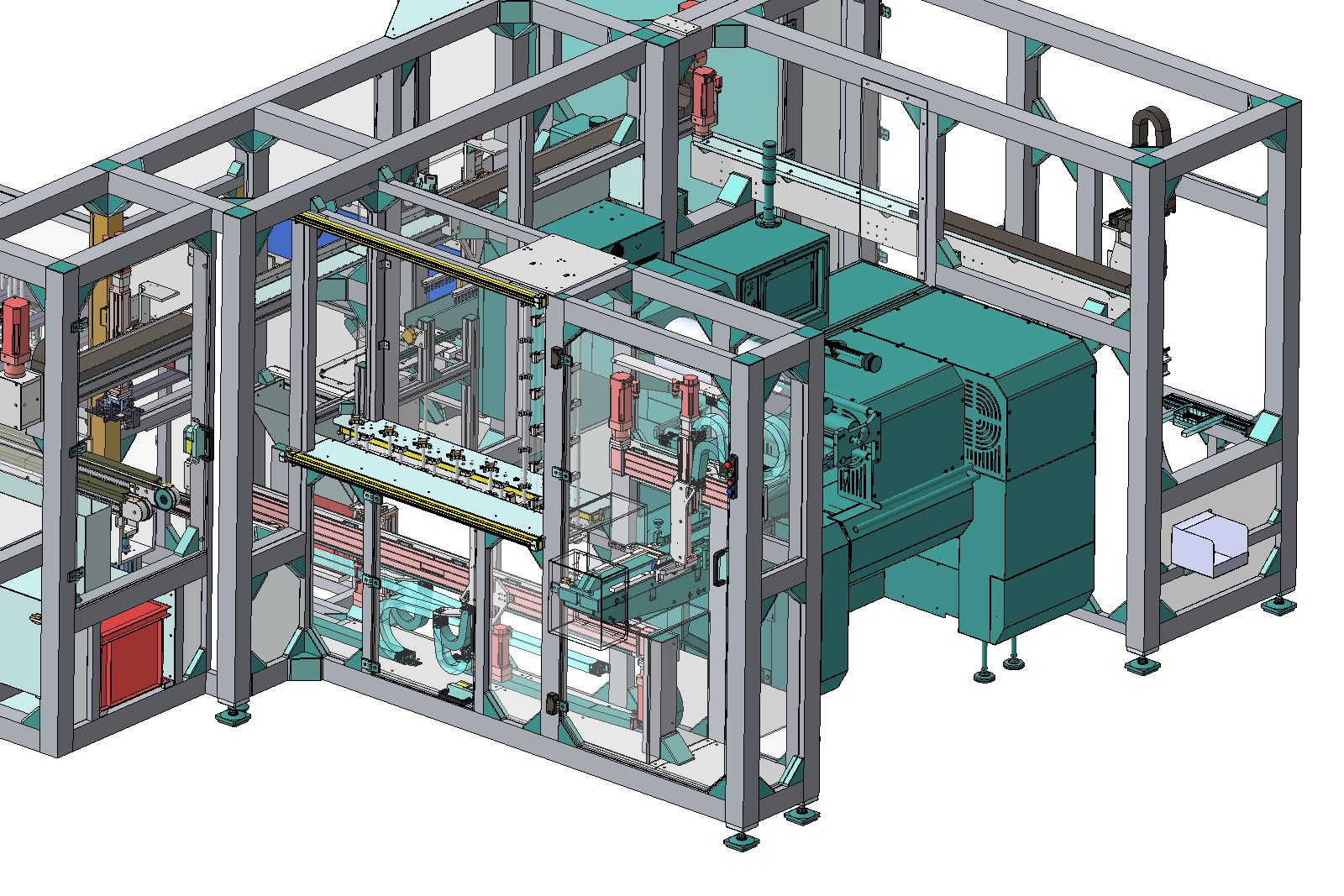

Die gesamte Funktion musste innerhalb des Bauraums eines bestehenden Moduls umgesetzt werden. Trotz einer Breite von nur 440 mm und einer Länge von 2300 mm integriert das System fünf Magazintürme für Boxen, zwei Magazintürme für Deckel, zwei horizontal verfahrende Handhabungsachsen sowie die Übergabe an eine weitere horizontale Umsetzachse, welche die Produkte der nachgelagerten Schlauchbeutelmaschine zuführt.

Was war die Herausforderung?

• Integration eines zusätzlichen Verpackungsprozesses in eine bestehende Anlage
• Verarbeitung von drei unterschiedlichen Boxhöhen im gleichen Modul
• Hohe Autonomie trotz sehr begrenztem Bauraum
• Paralleles Handling von Boxen und Deckeln zur Einhaltung der Zykluszeit
• Sichere Materialzuführung im Reinraum ohne unnötige Prozessunterbrüche

Was wurde entwickelt?

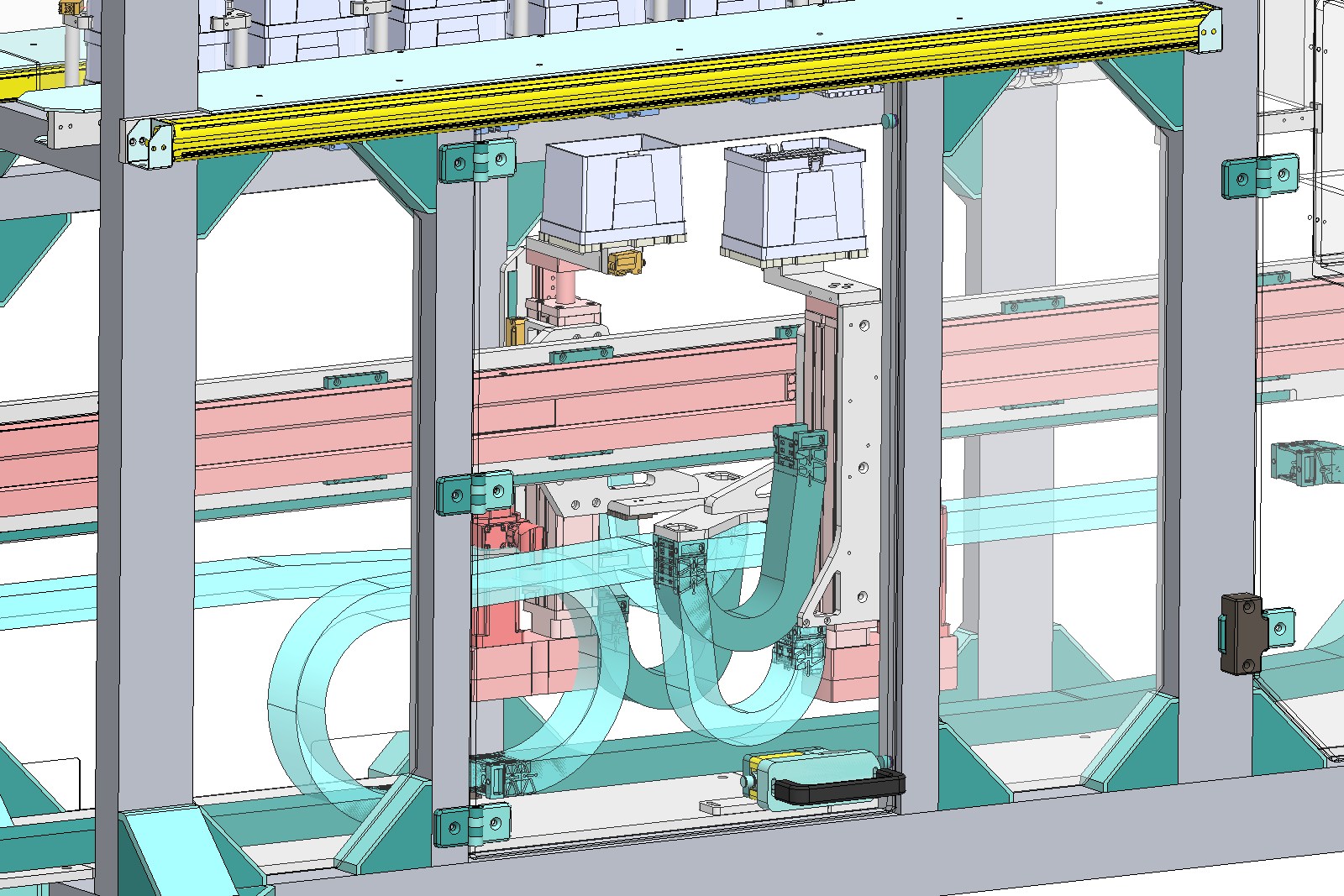

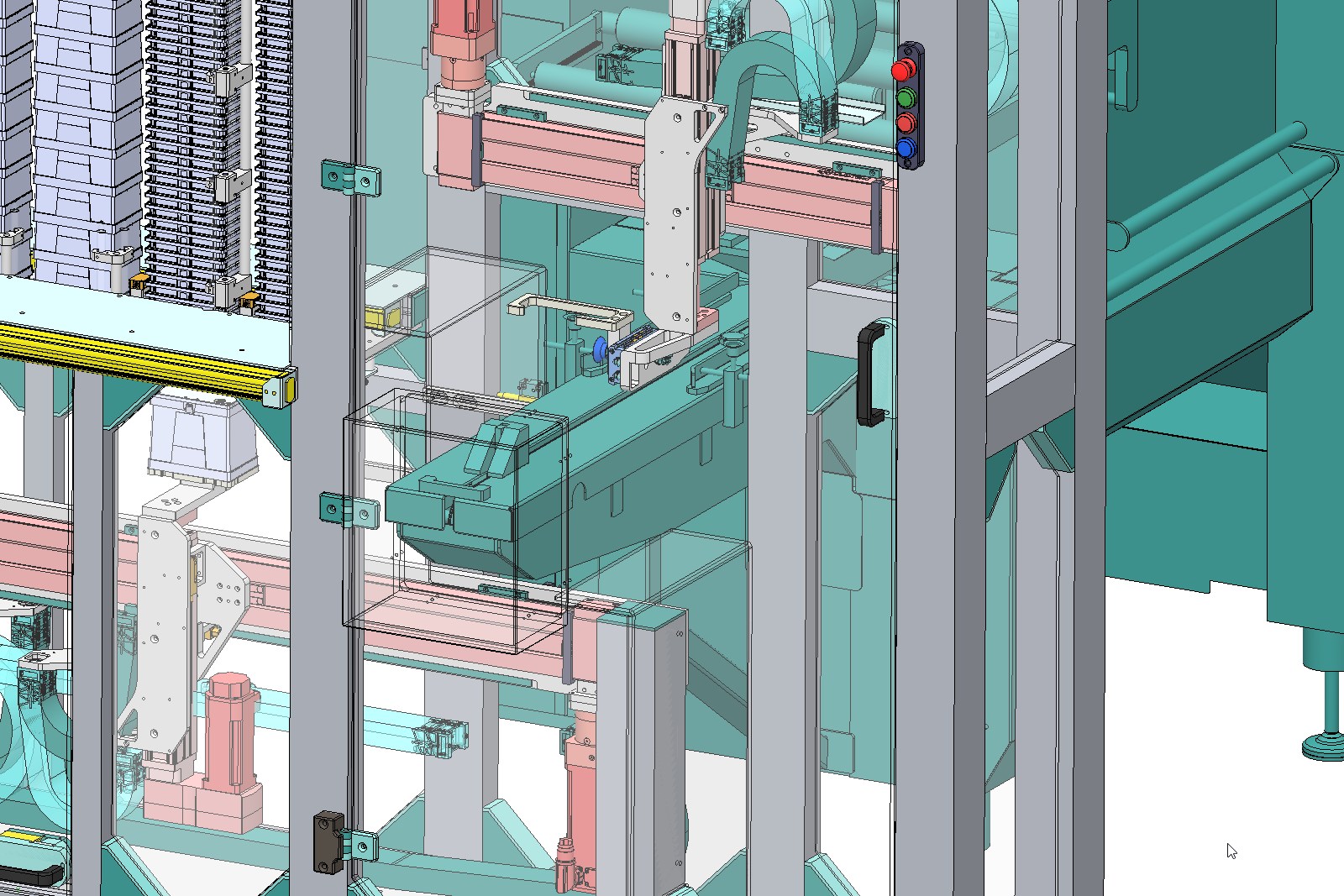

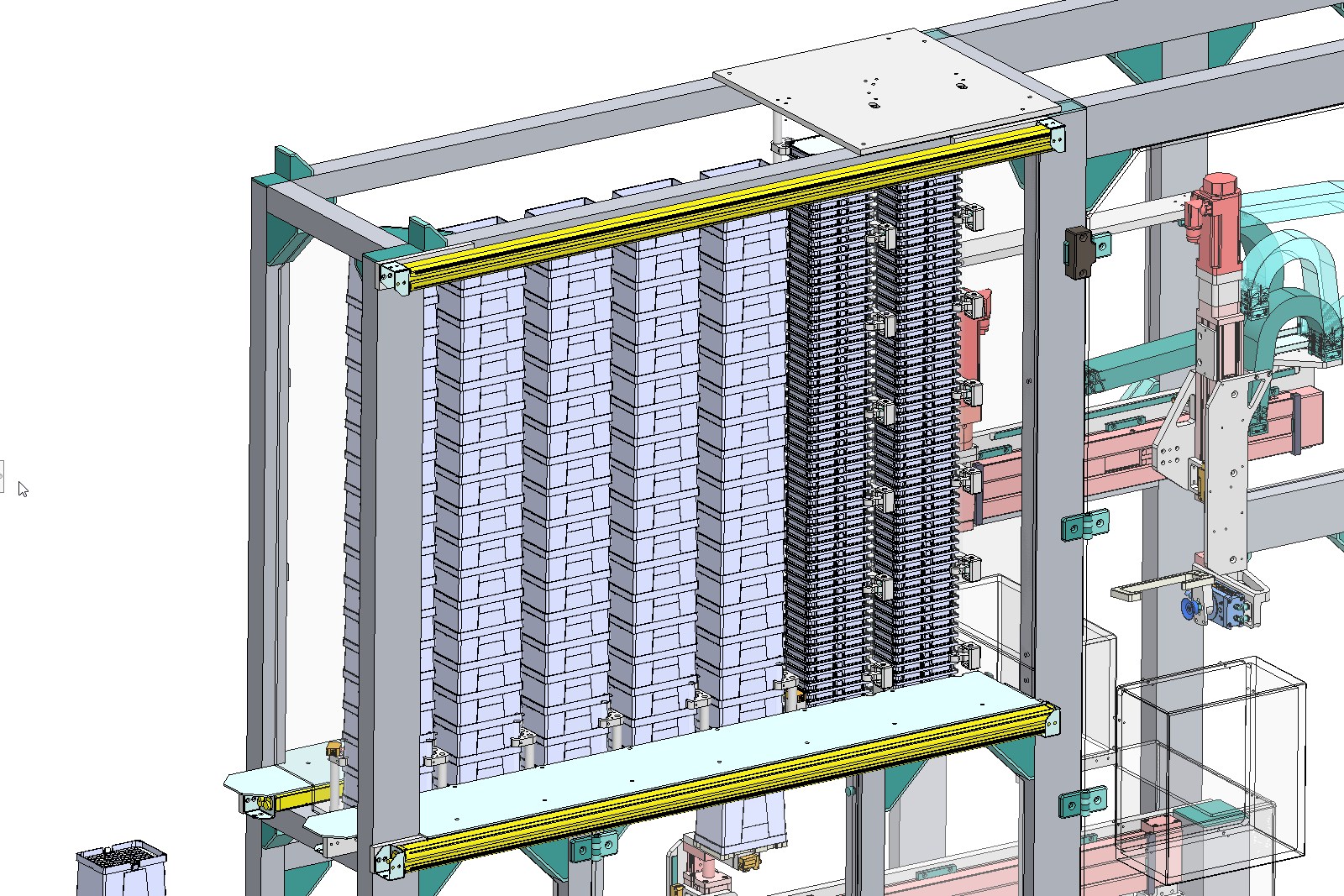

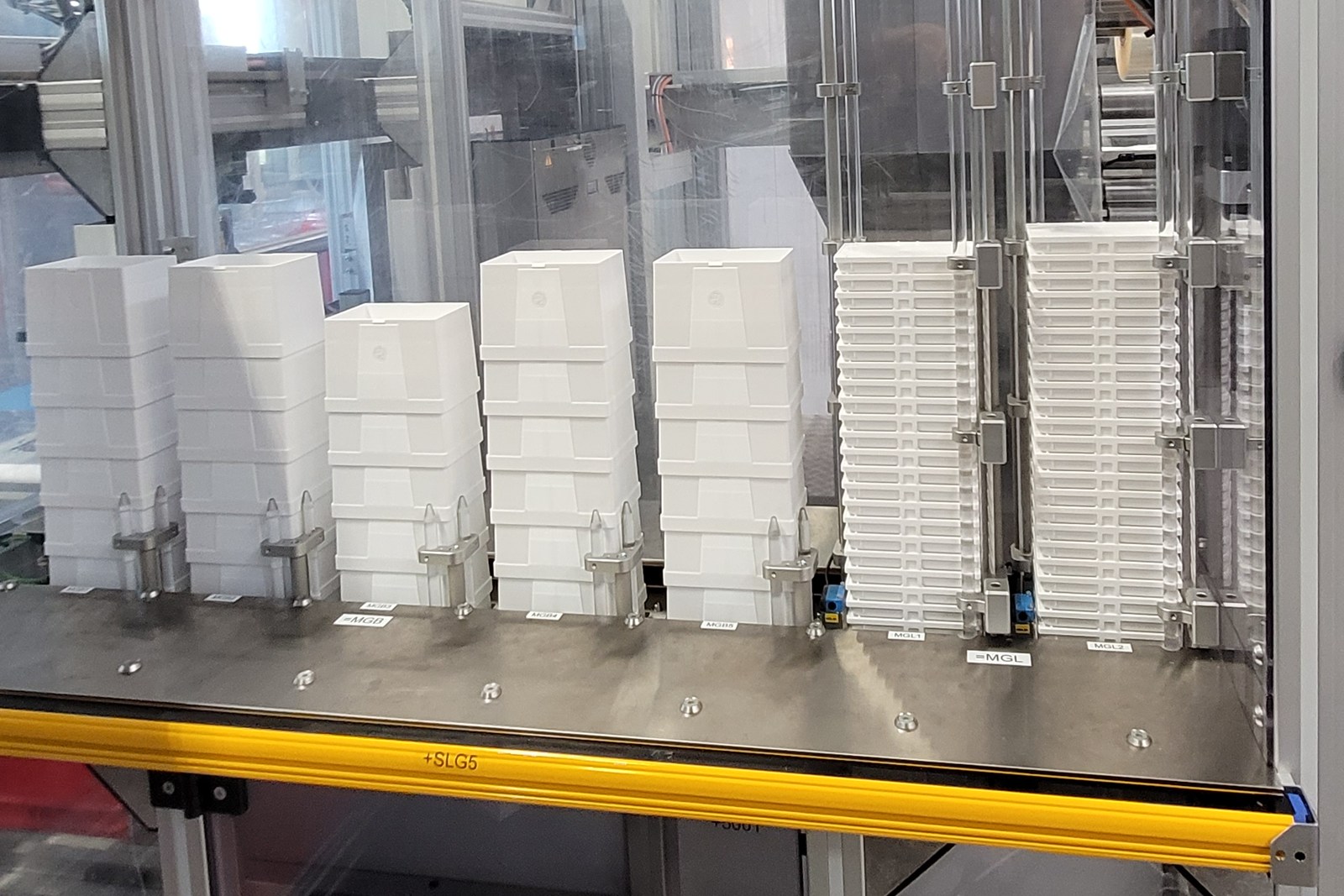

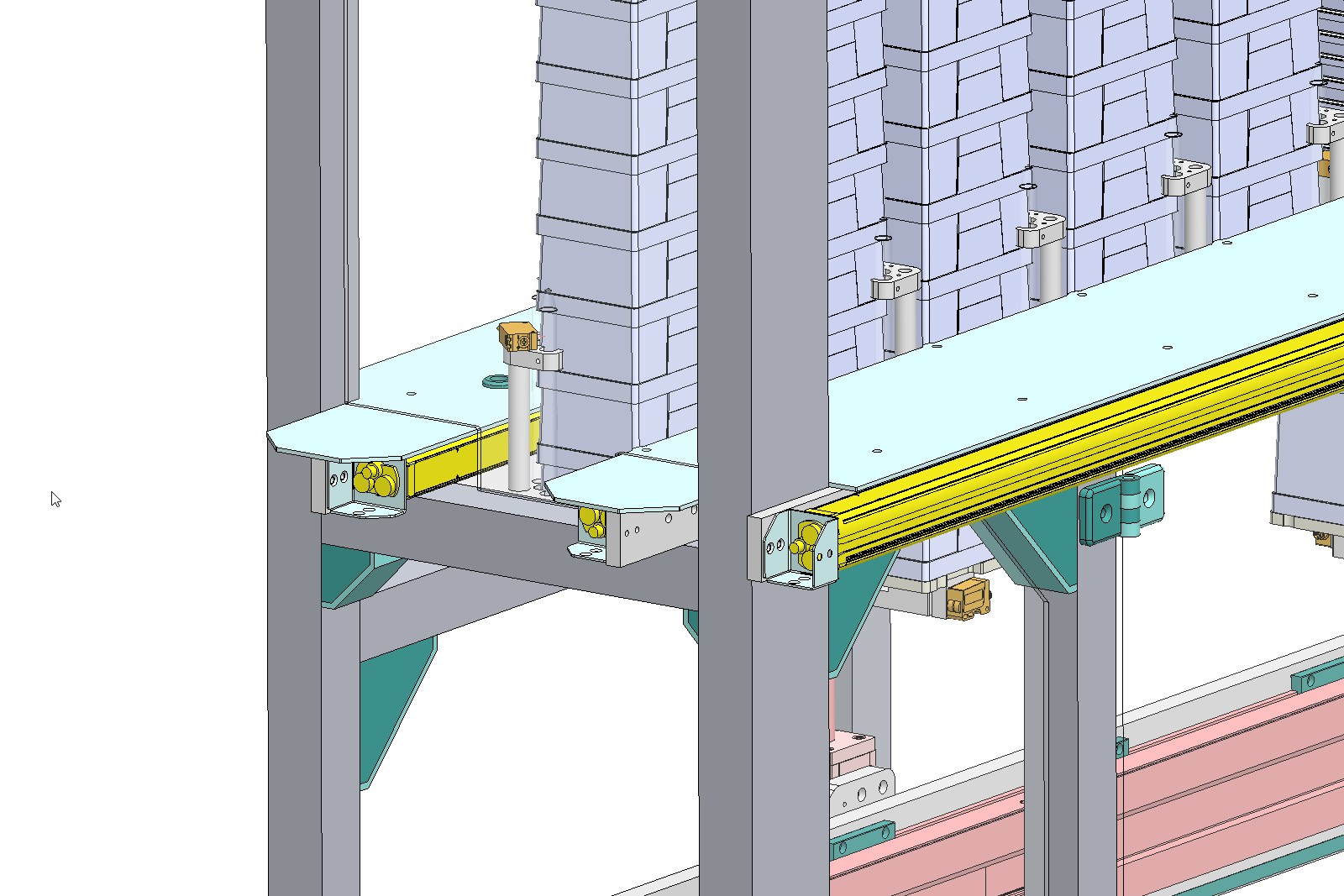

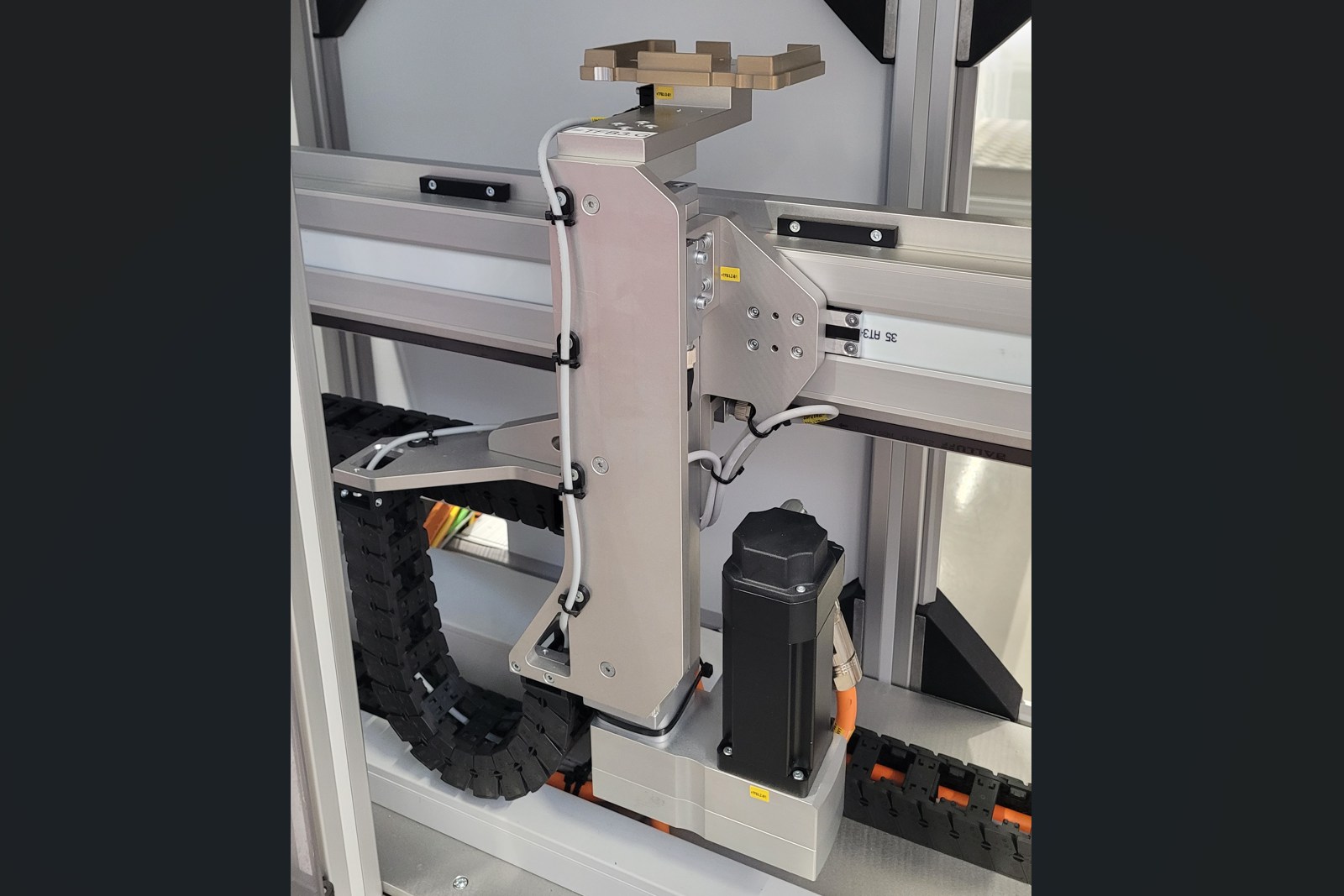

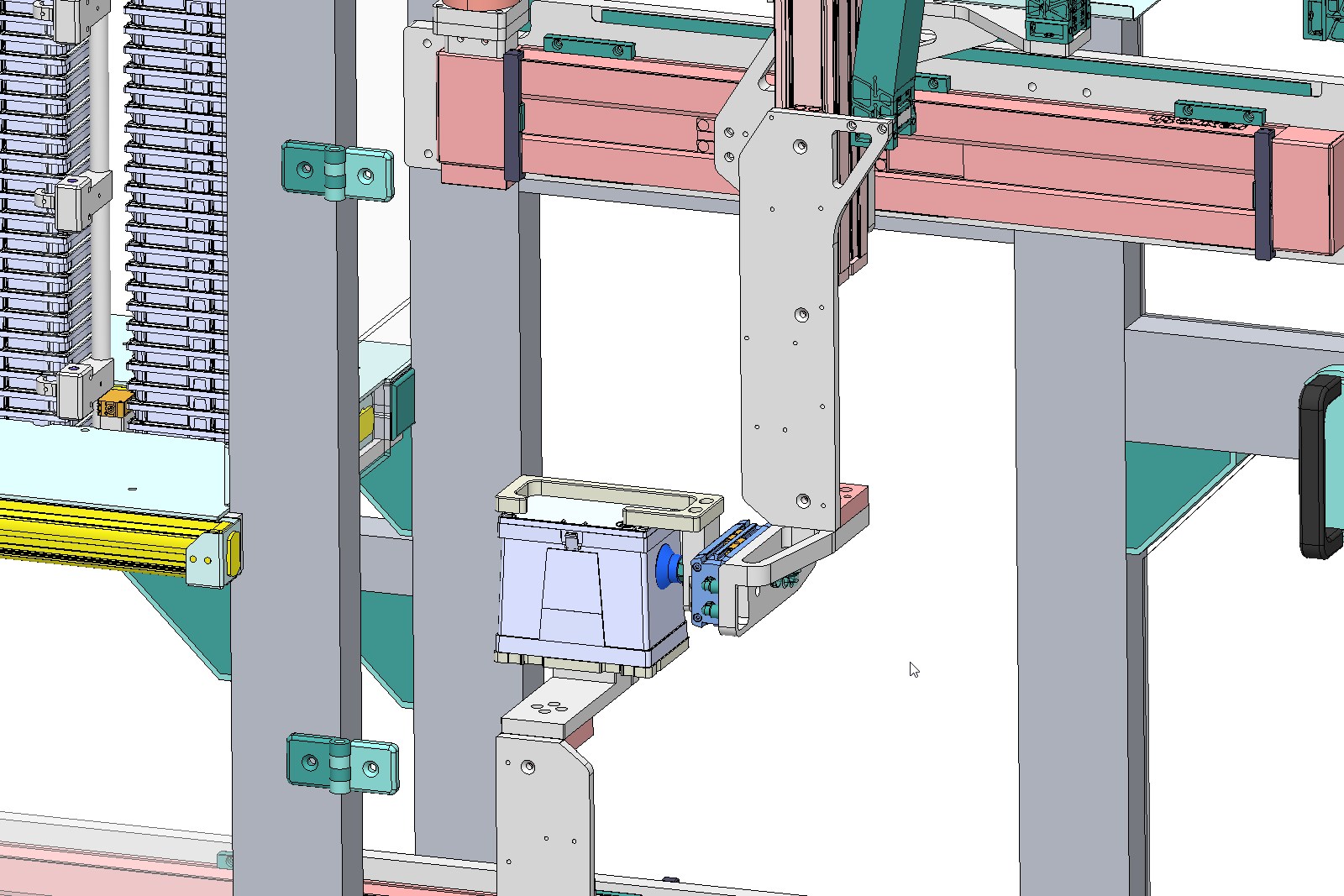

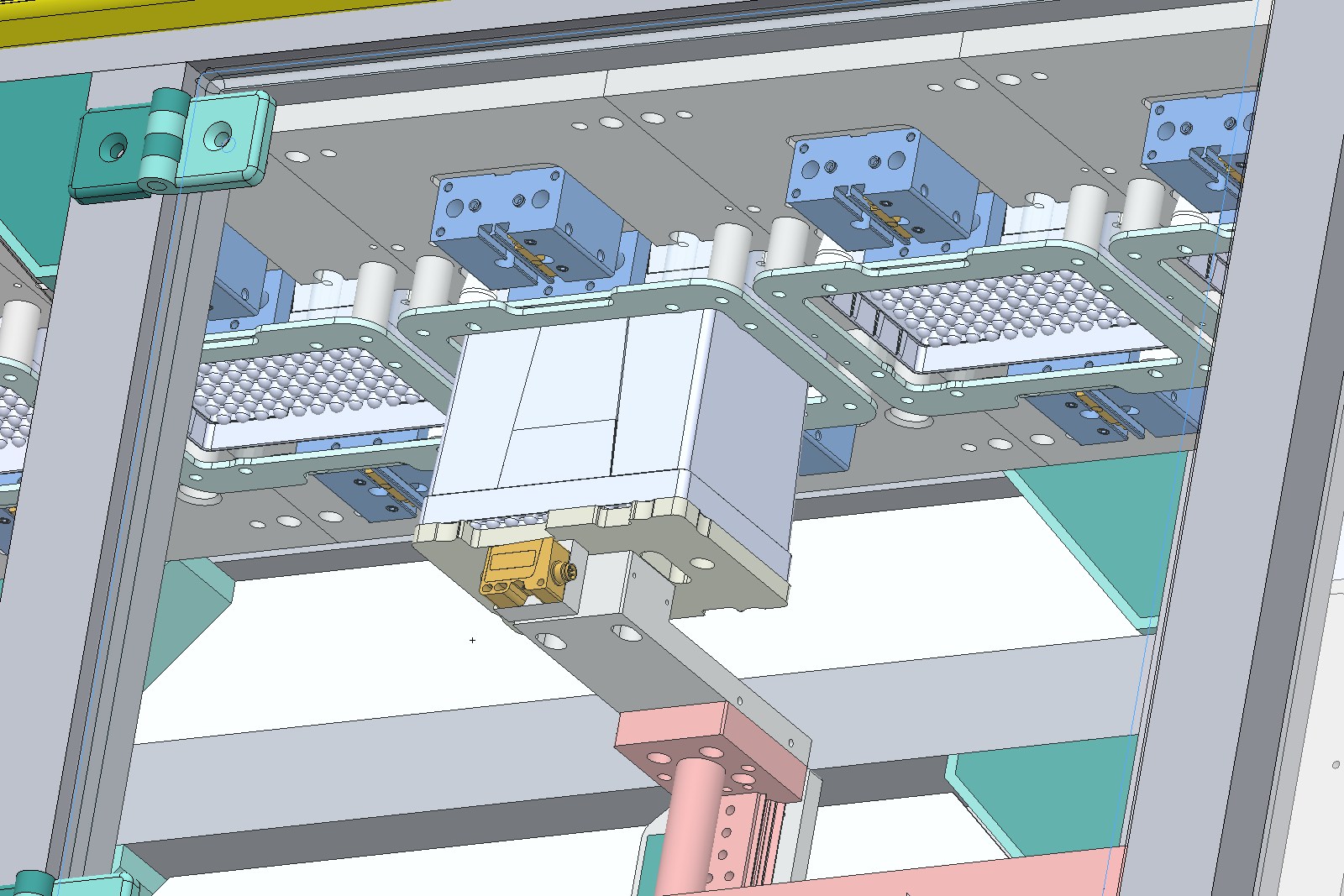

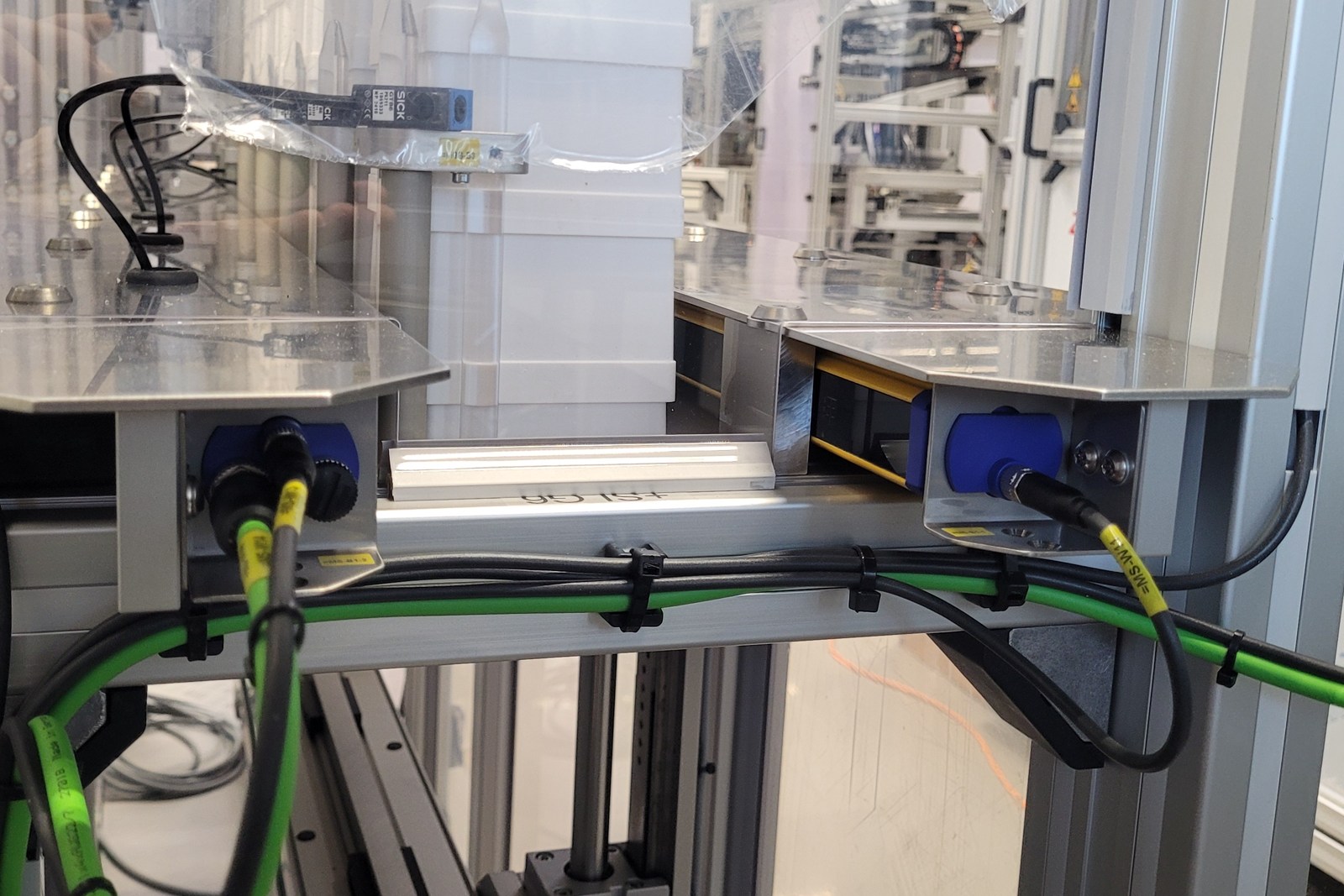

Das Boxmodul basiert auf einem kompakten Magazinsystem mit separaten Schächten für Boxen und Deckel. Im unteren Bereich arbeiten zwei gespiegelt angeordnete Zahnriemenachsen mit ausfahrbaren Greifern auf derselben Linie. Sie entnehmen von unten jeweils eine Box oder einen Deckel, fahren ins Verpackungsmodul zur Bestückung und Übergabe und übernehmen anschliessend die nächsten Teilschritte parallel.

Durch dieses Konzept konnte die geforderte Taktzeit eingehalten werden, obwohl sich beide Greifer denselben Verfahrraum teilen. Gleichzeitig entstand ein Modul, das sich exakt an bestehende mechanische und prozessuale Schnittstellen anbinden liess.
