Worum geht’s?
In automatisierten Verpackungsanlagen müssen Kunststoffbehälter, Boxen oder Deckel zuverlässig und mit möglichst wenig Unterbruch in den Prozess eingebracht werden. Gleichzeitig sind viele dieser Verpackungsteile empfindlich gegenüber Kratzern, Abrieb oder Spuren an den Oberflächen – insbesondere bei hellen oder weissen Materialien und bei Anwendungen im Reinraum.
Frühere Magazinkonzepte bestanden häufig aus durchgehenden Blechschächten, die den Produktstapel über die gesamte Höhe führten. Das funktionierte, war jedoch konstruktiv aufwendig und führte zu unnötiger Reibung, mehr Materialeinsatz und potenziell höherem Partikeleintrag.
Was war die Herausforderung?
- Zuverlässige Vereinzelung von stapelbaren Verpackungsteilen
- Möglichst geringe Reibung und wenig Abrieb an empfindlichen Oberflächen
- Einfaches manuelles Nachfüllen durch das Bedienpersonal
- Robuste Funktion bei gleichzeitig reduziertem konstruktivem Aufwand
- Anpassbarkeit an unterschiedliche Verpackungsteile und Stapelverhalten
Wie wurde das gelöst?

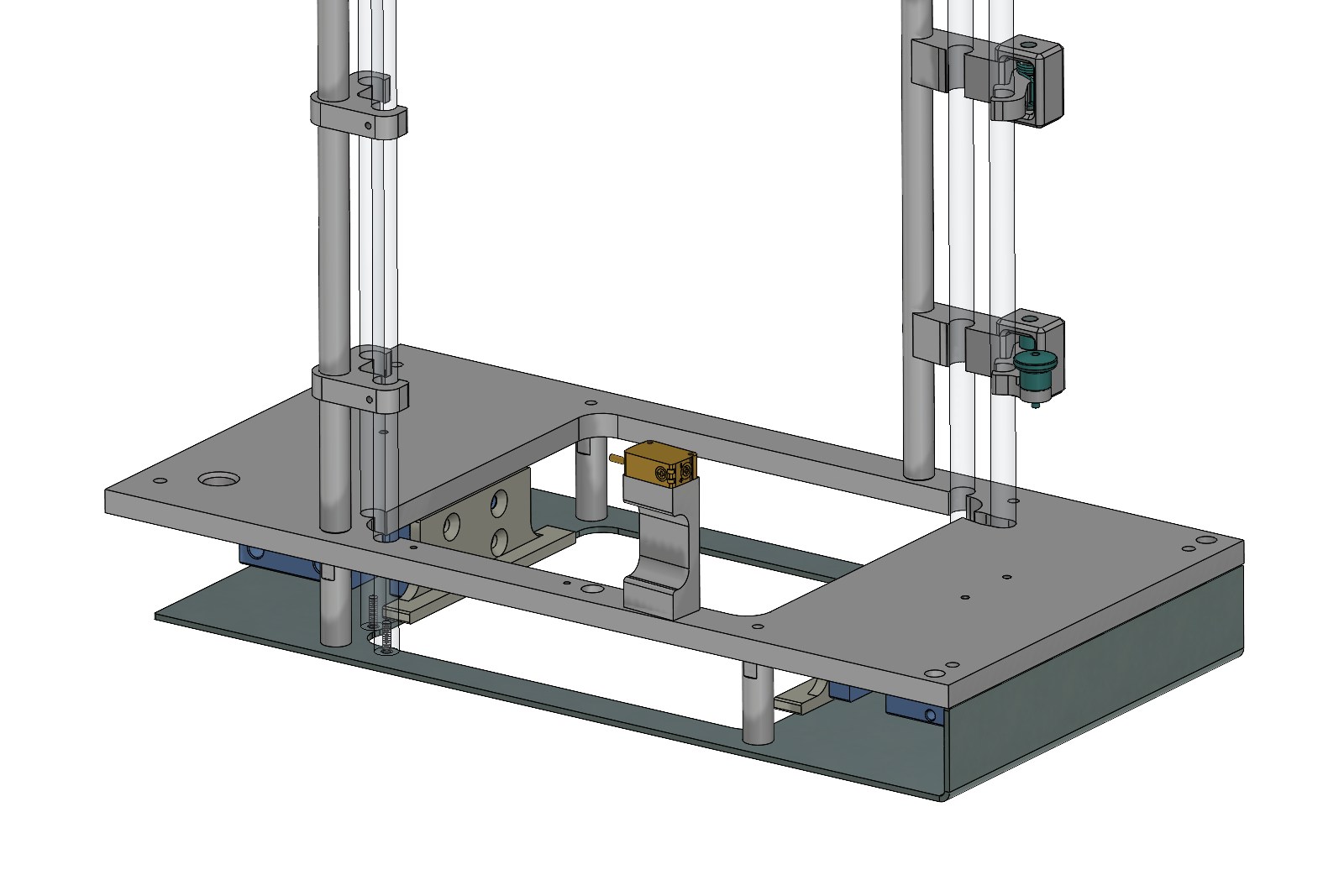

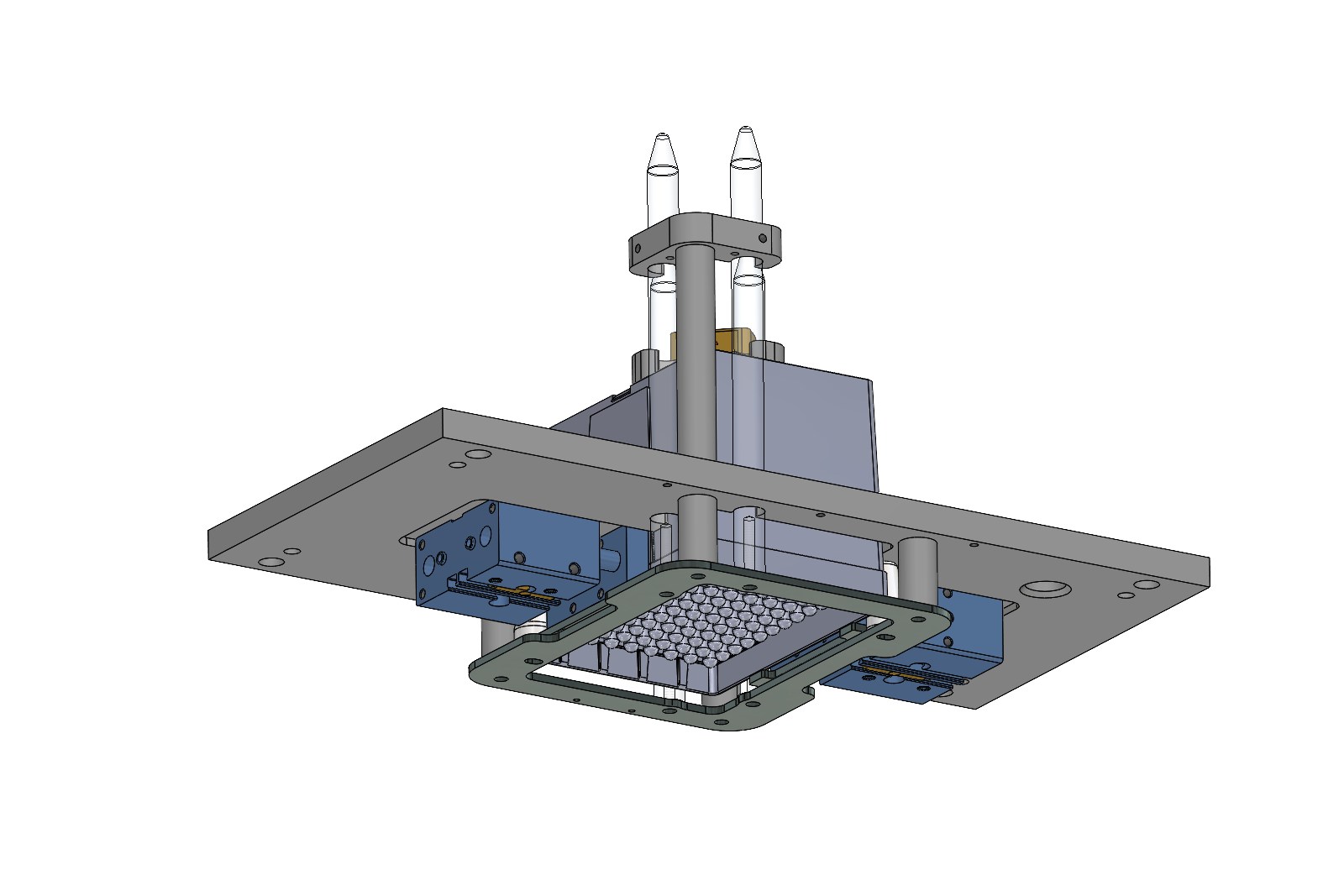

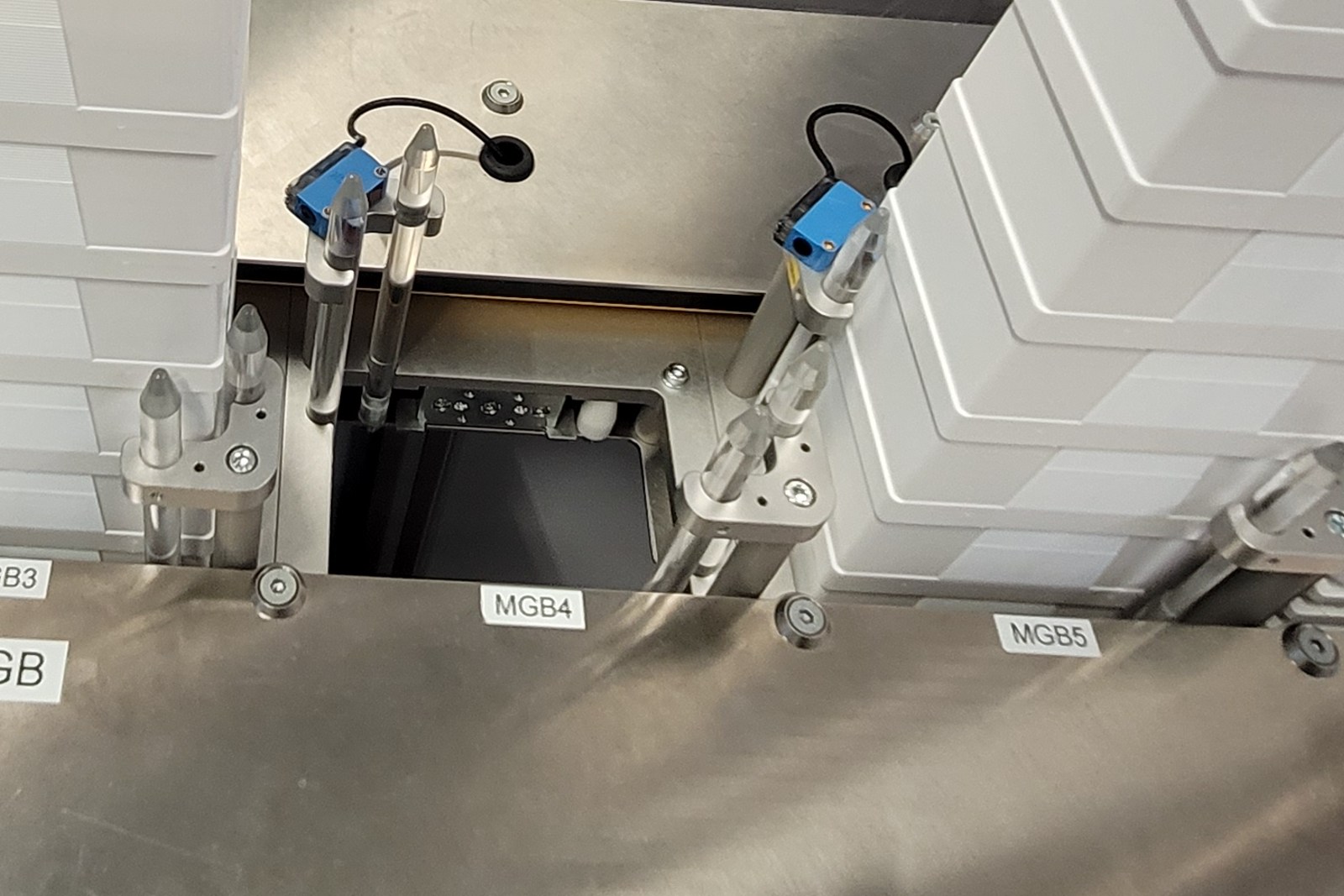

Das Magazinkonzept wurde gezielt vereinfacht, indem die Produktführung nur dort vorgesehen wird, wo sie funktional notwendig ist – hauptsächlich im unteren Bereich der Separierung. Viele Verpackungsteile sind stapelbar und stabilisieren sich gegenseitig. In diesen Fällen reichen kurze Führungsstangen im unteren Bereich aus, um die Teile zuverlässig zu vereinzelnen.

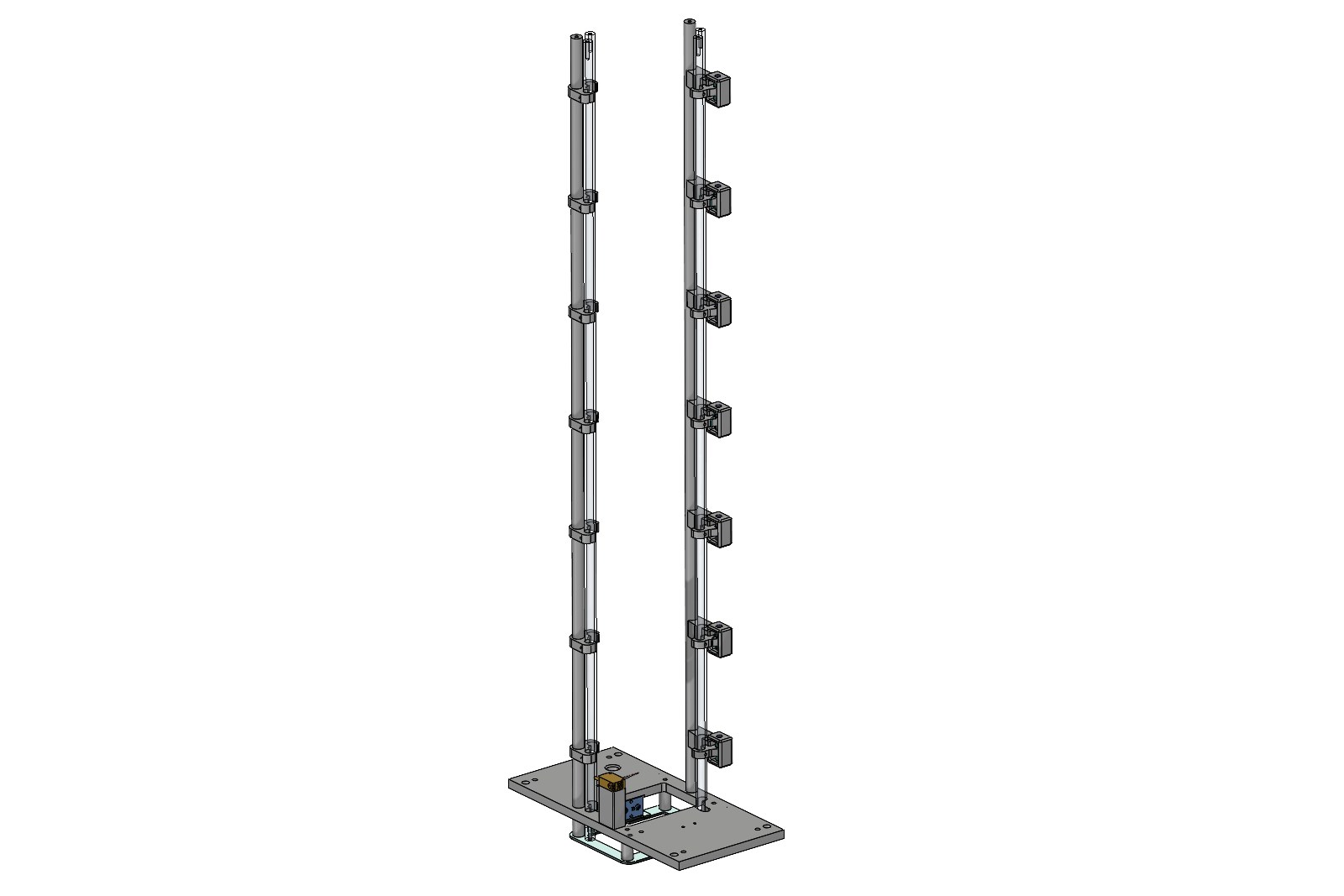

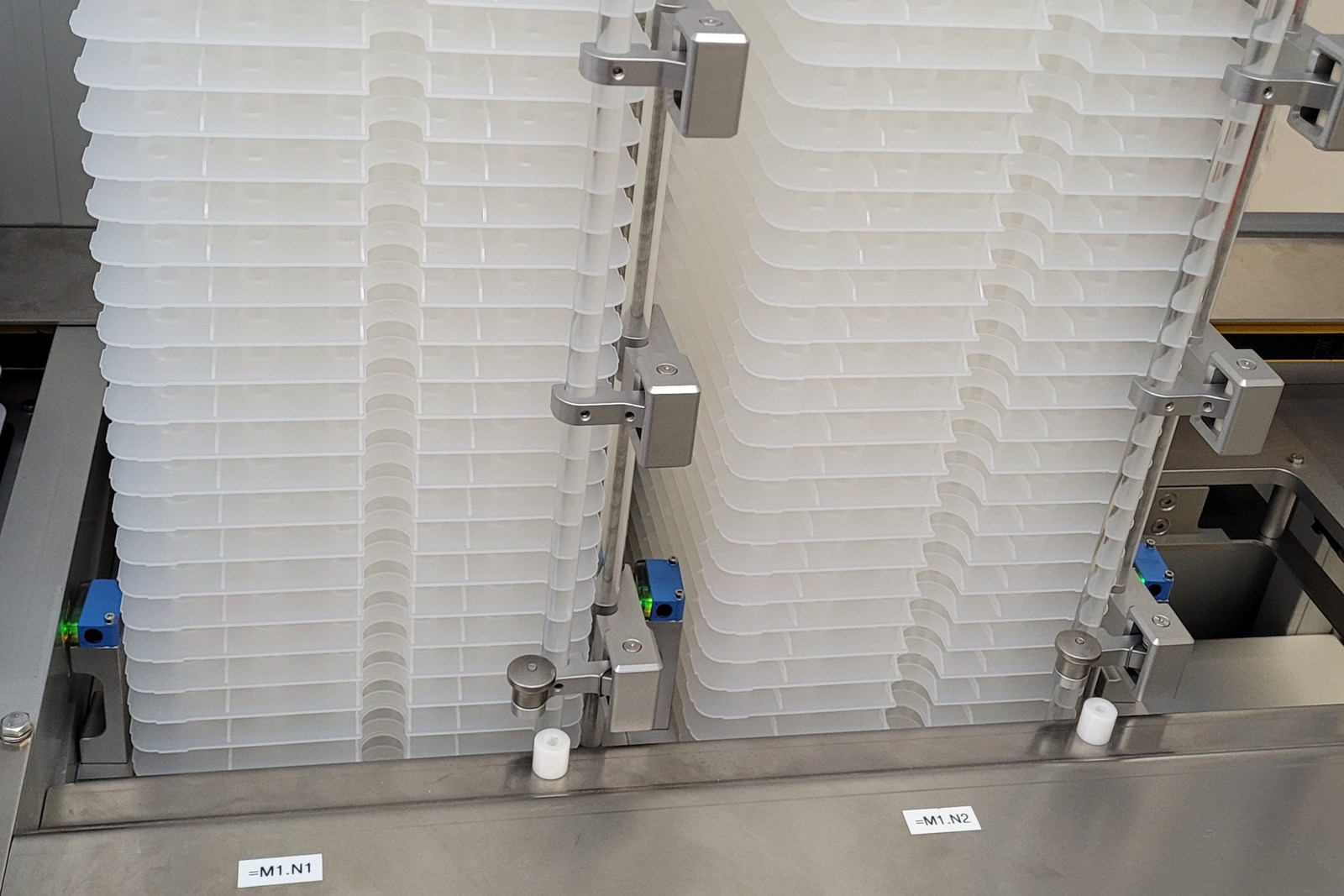

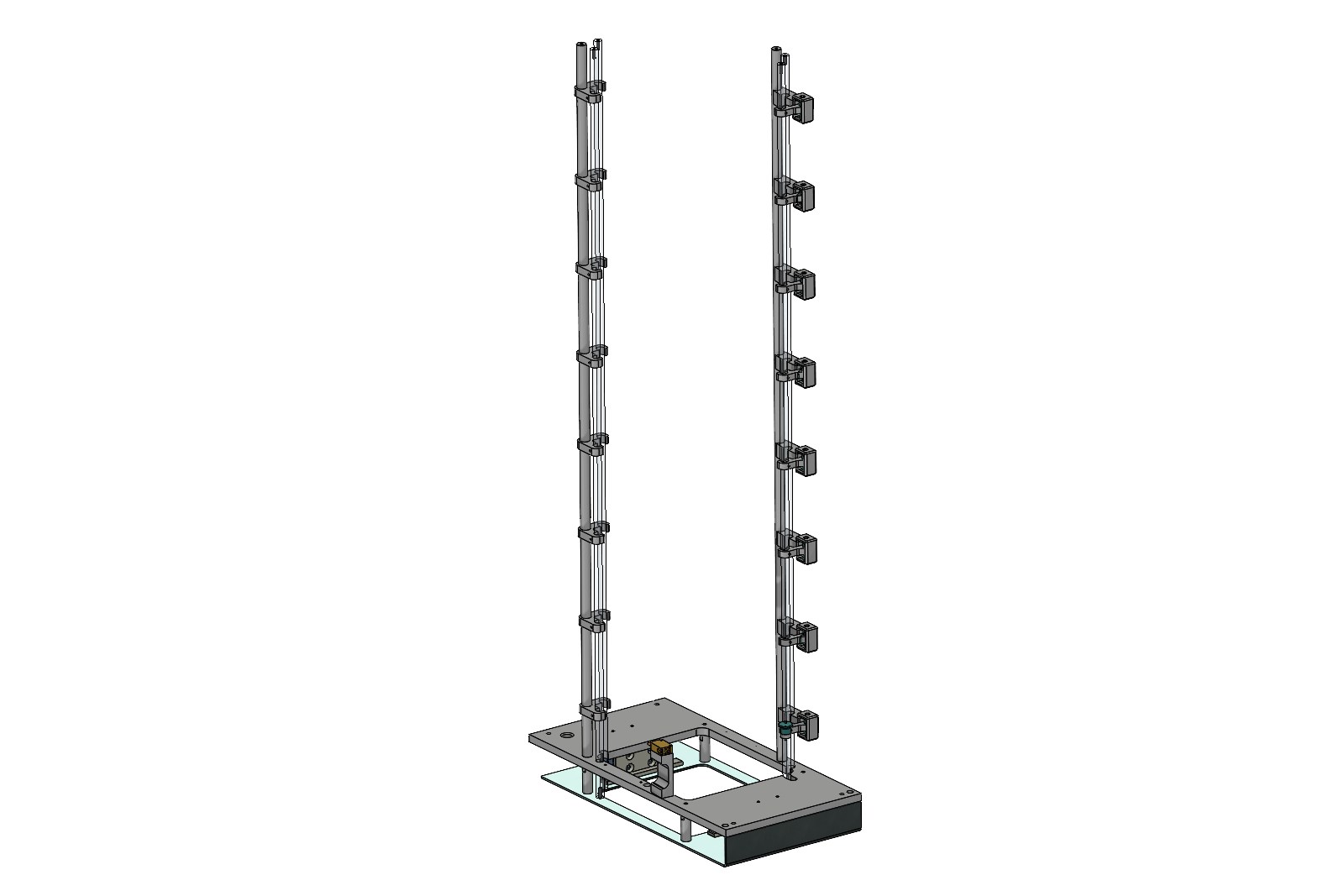

Für Produkte, die sich nicht selbst stabil stapeln lassen, kann das Magazin mit Führungsstangen über die gesamte Schachthöhe ausgeführt werden. Dadurch bleiben die Teile im Stapel zentriert und können kontrolliert nach unten nachrutschen.

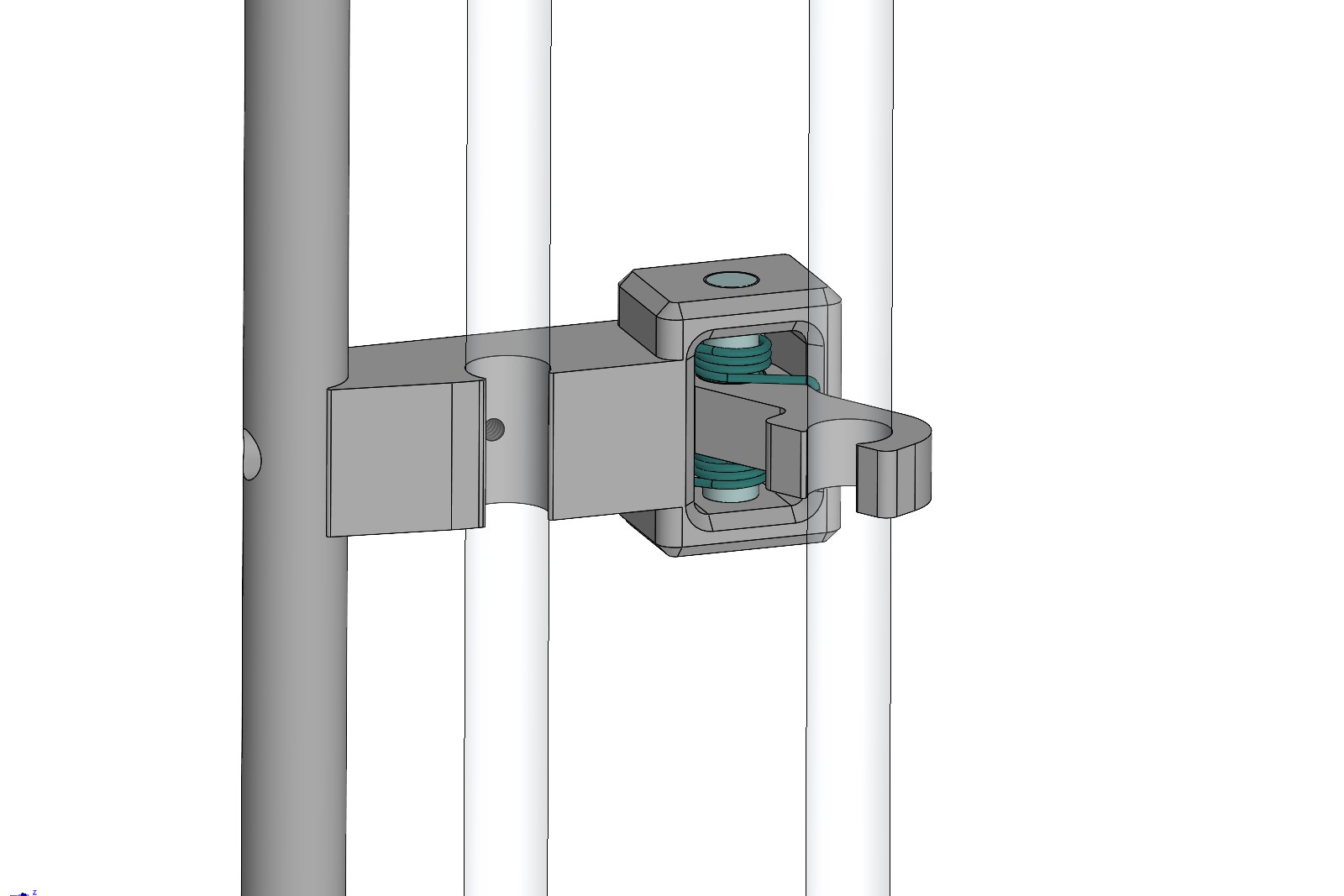

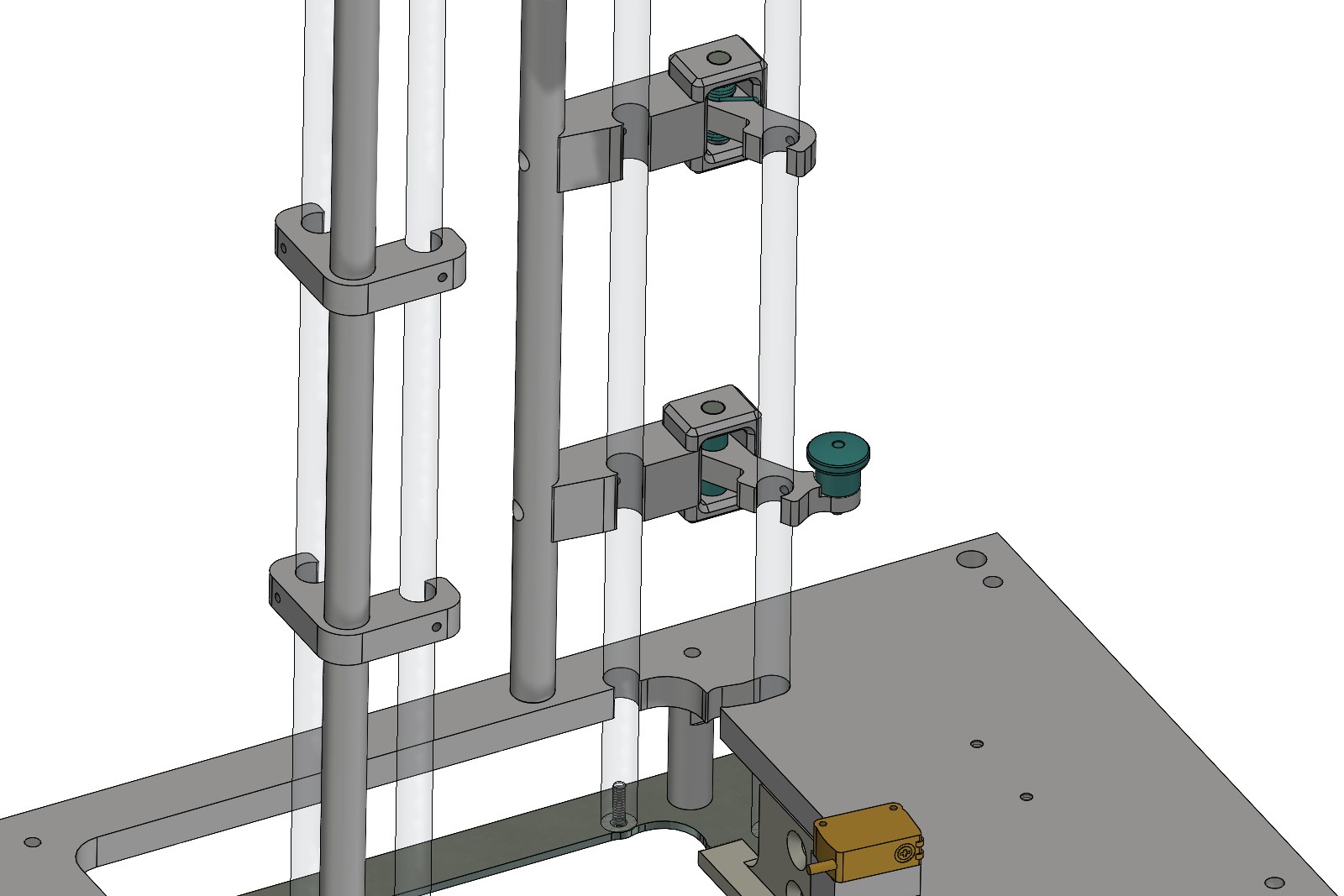

Die vordere Führungsstange ist beweglich ausgeführt und federbelastet. Die Feder drückt jedoch nicht direkt auf das Produkt, sondern gegen einen definierten Anschlag der Führung. Zum Beladen kann die Stange aufgeschwenkt und in geöffneter Position arretiert werden. Die Teile lassen sich so bequem einlegen und werden bereits durch die übrigen festen Führungsstangen gehalten.
Nach dem Beladen wird die Arretierung gelöst und die Stange durch die Feder wieder an den Führungsanschlag gedrückt. Dadurch wird der Stapel beim Separieren zusätzlich stabilisiert und ein mögliches Kippen der Produkte nach vorne verhindert.
Key Features
- Vereinfachtes Magazinprinzip mit lokaler Produktführung
- Stangenführung statt durchgehender Blechschächte
- Definierte Linienberührung zur Reduktion von Reibung und Spuren
- Geeignet für empfindliche Kunststoff-Verpackungsteile
- Weniger Materialeinsatz und geringerer konstruktiver Aufwand
- Varianten für selbststabile und nicht selbststabile Stapel
- Bewegliche, federbelastete Führungsstange zum Beladen
- Arretierfunktion und Sensorüberwachung für den Bediener
