Safety Refill Concept

Worum geht’s?

In Verpackungsanlagen mit kompakten Magazinen müssen Boxen, Deckel oder andere Verpackungsteile regelmässig manuell nachgefüllt werden. Klassische Sicherheitskonzepte mit einem vorderen Lichtgitter führen dabei oft dazu, dass die Achsen im Magazinbereich bei jedem Eingriff stoppen müssen. In sehr kompakten Modulen ist das problematisch, weil die Bewegungen stark abgebremst werden müssten und der Verpackungsprozess unnötig unterbrochen würde.

Ziel war deshalb ein Sicherheitskonzept, das ein sicheres Nachfüllen während laufendem Betrieb ermöglicht – ohne die gesamte Anlage bei jedem Eingriff stillzusetzen. Gerade bei kurzen Materialautonomien von rund 15 Minuten ist dies ein wesentlicher Beitrag zur Produktivität und Bedienbarkeit der Anlage.

Was war die Herausforderung?

• Sicheres Nachfüllen von Verpackungsmaterial im laufenden Betrieb
• Vermeidung unnötiger Prozessunterbrüche durch klassische Sicherheitsabschaltungen
• Sehr kompakter Bauraum mit wenig Abstand zwischen Bediener und Achsen
• Sichere Überwachung einzelner Schächte statt pauschalem Gesamtstopp
• Reinraumtaugliche Integration in ein bestehendes Verpackungsmodul

Wie wurde das gelöst?

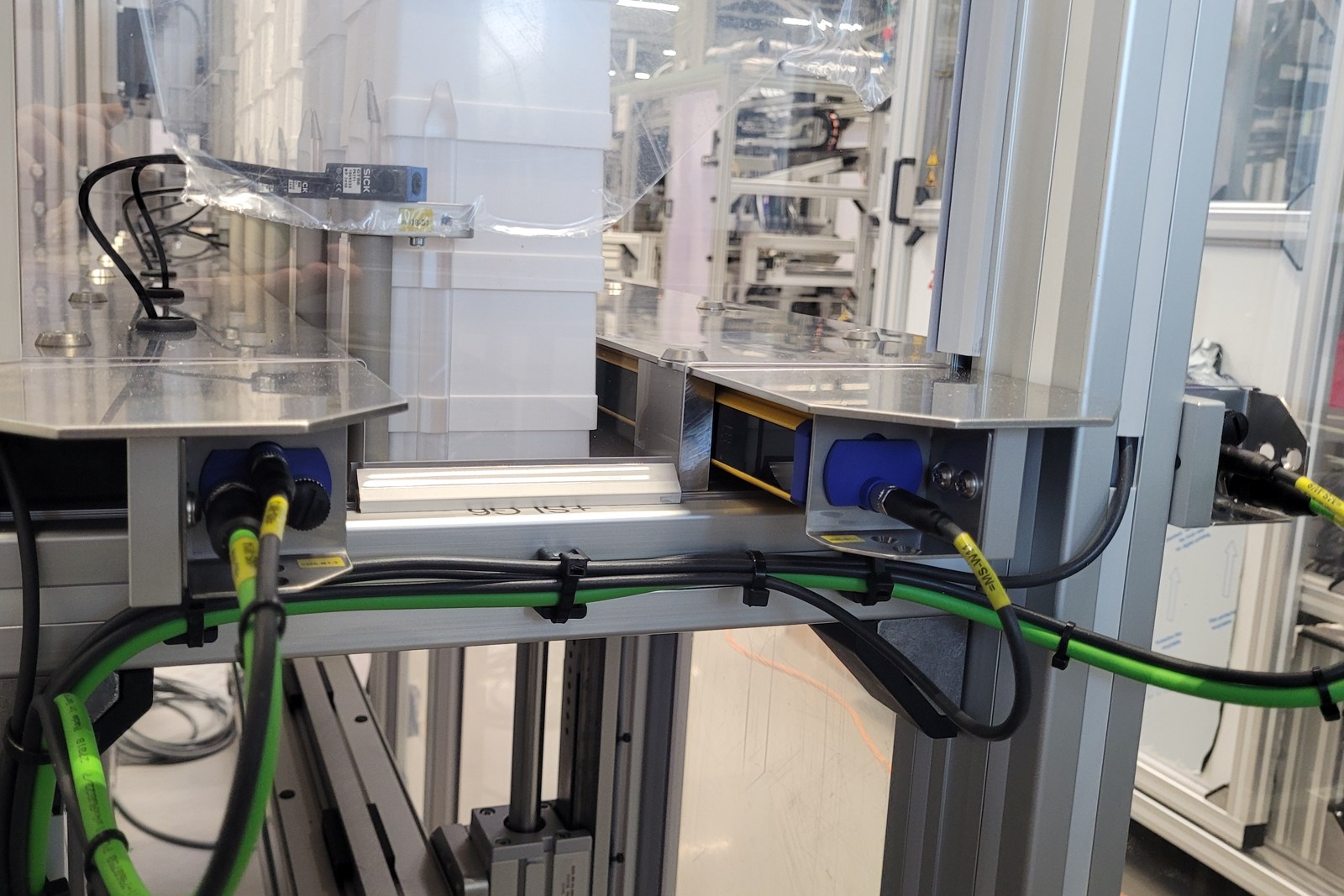

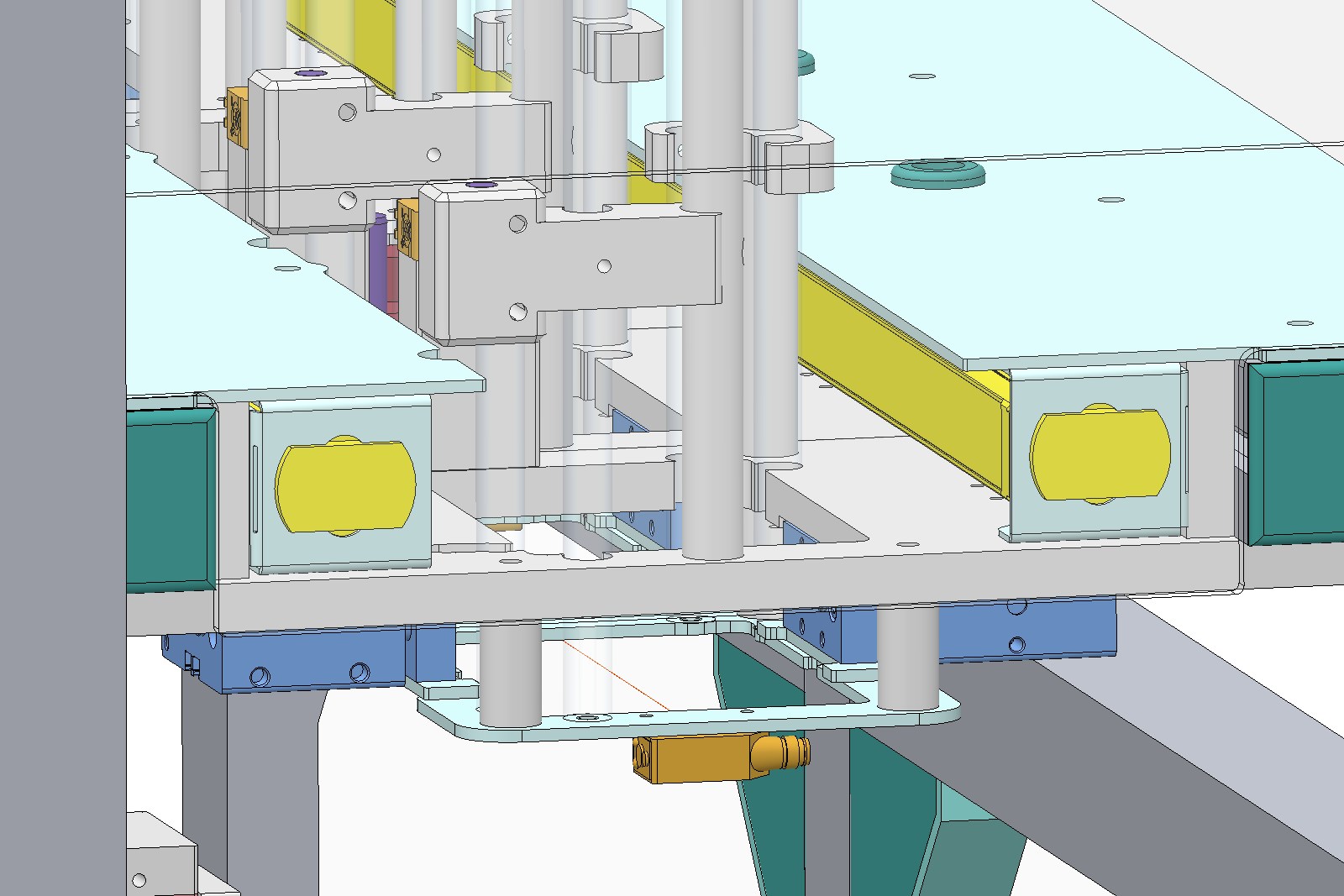

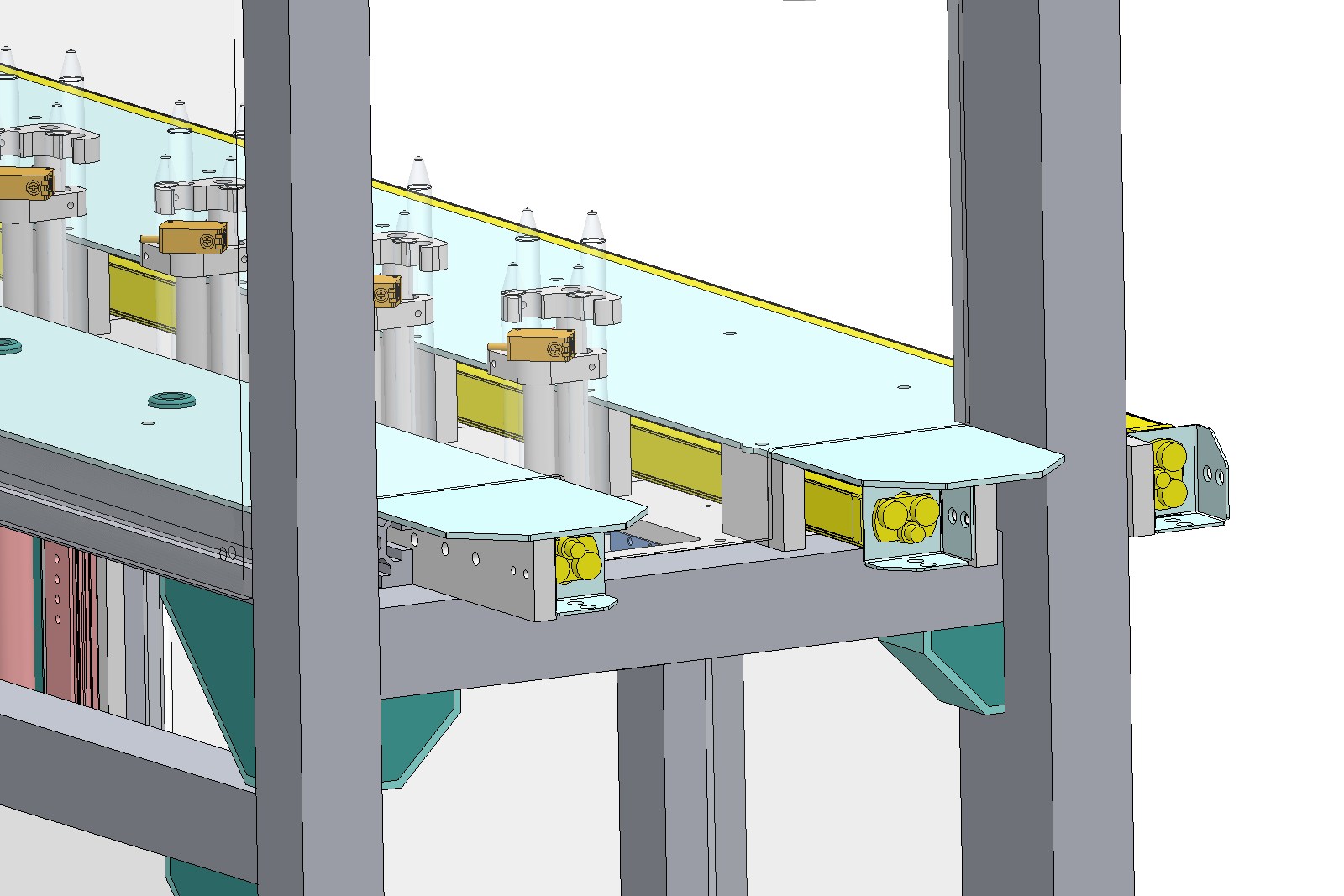

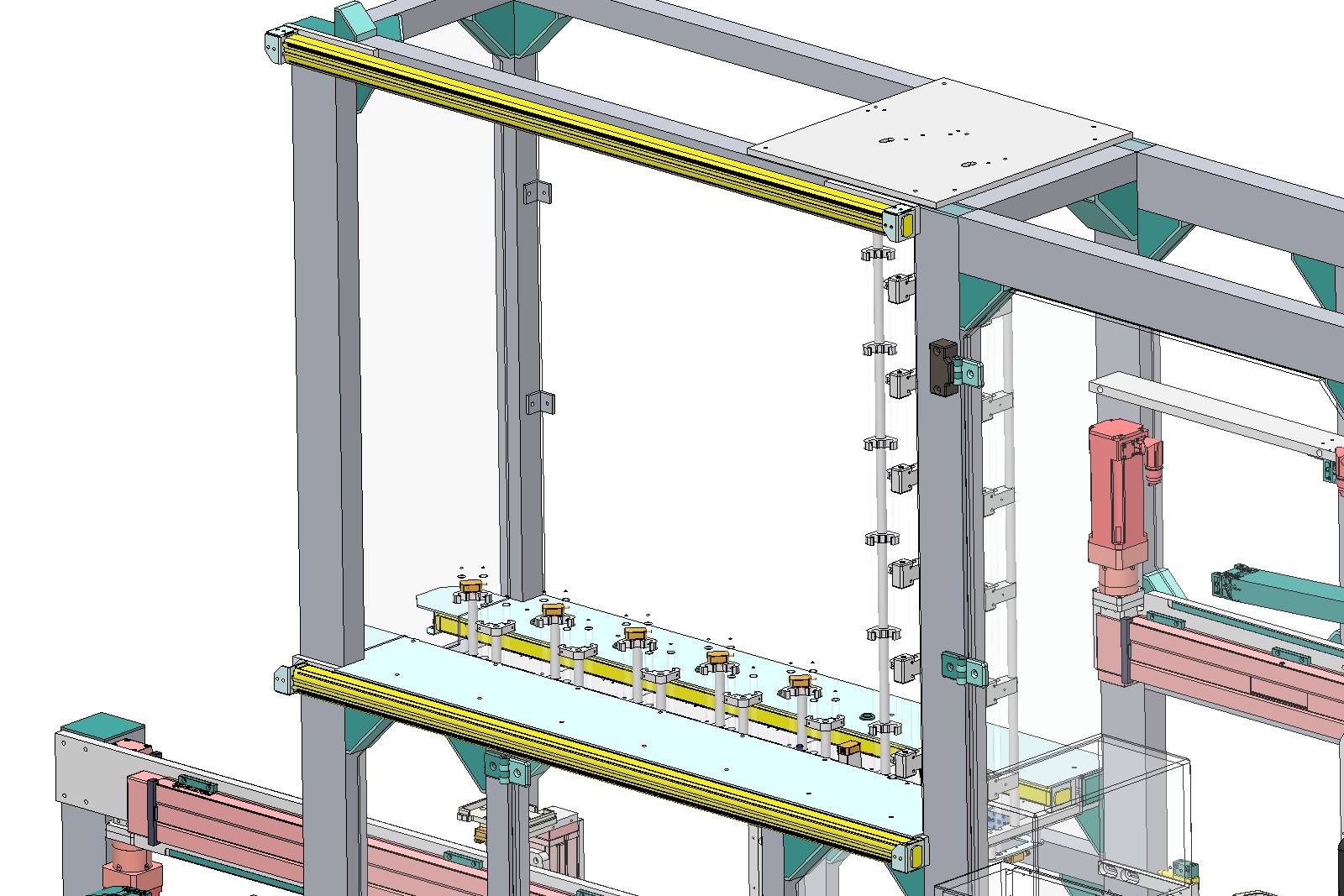

Zusätzlich zum vorderen Lichtgitter wurde im unteren Bereich des Magazins ein horizontales Sicherheitslichtgitter integriert, das quer durch die Schächte blickt. Damit kann erkannt werden, ob ein Schacht durch vorhandene Produkte noch sicher verschlossen ist oder ob ein freier Zugang in den Achsraum entsteht. Damit das Lichtgitter trotz der Führungselemente zuverlässig arbeitet, wurden die Magazinstangen in diesem Bereich transparent ausgeführt.

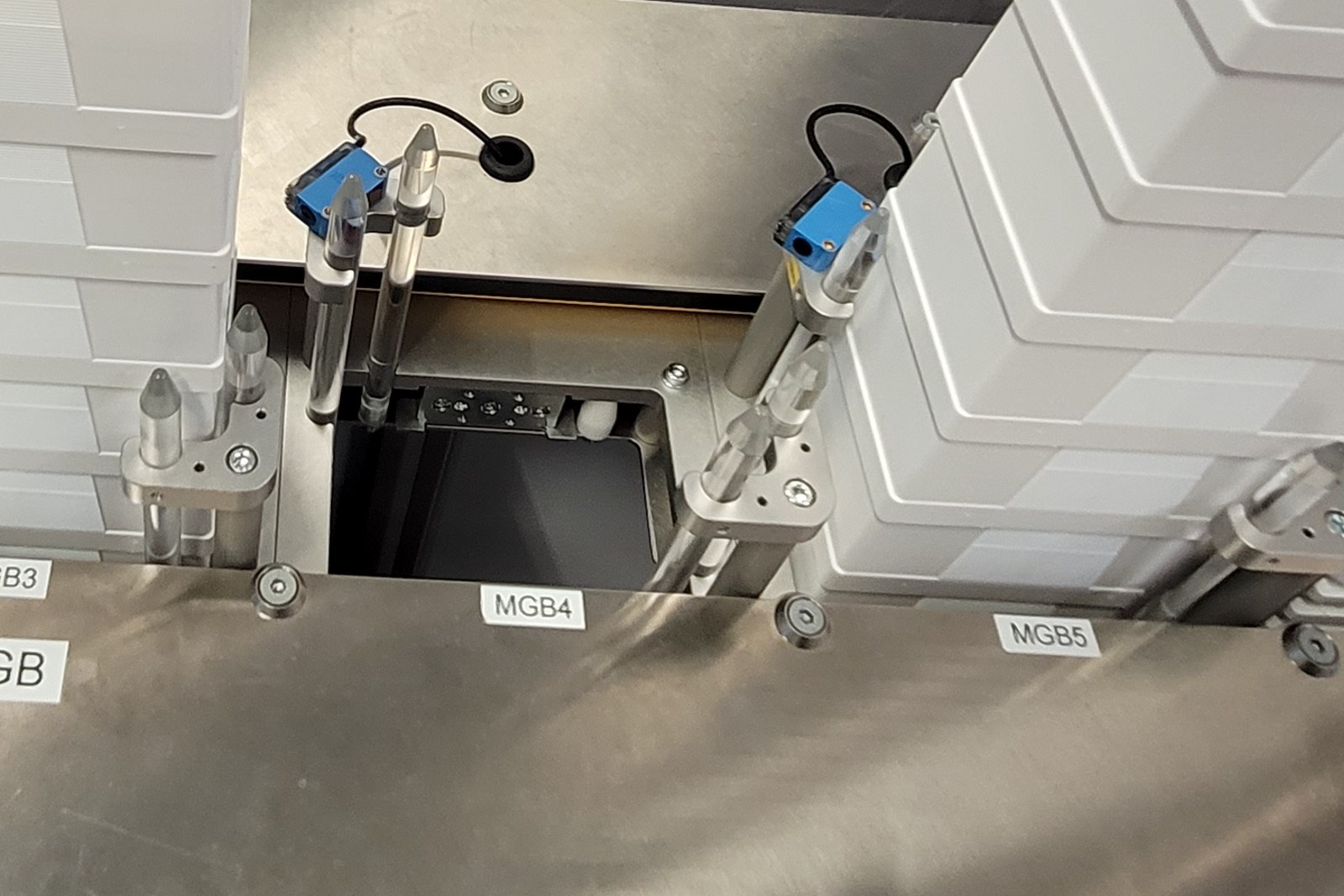

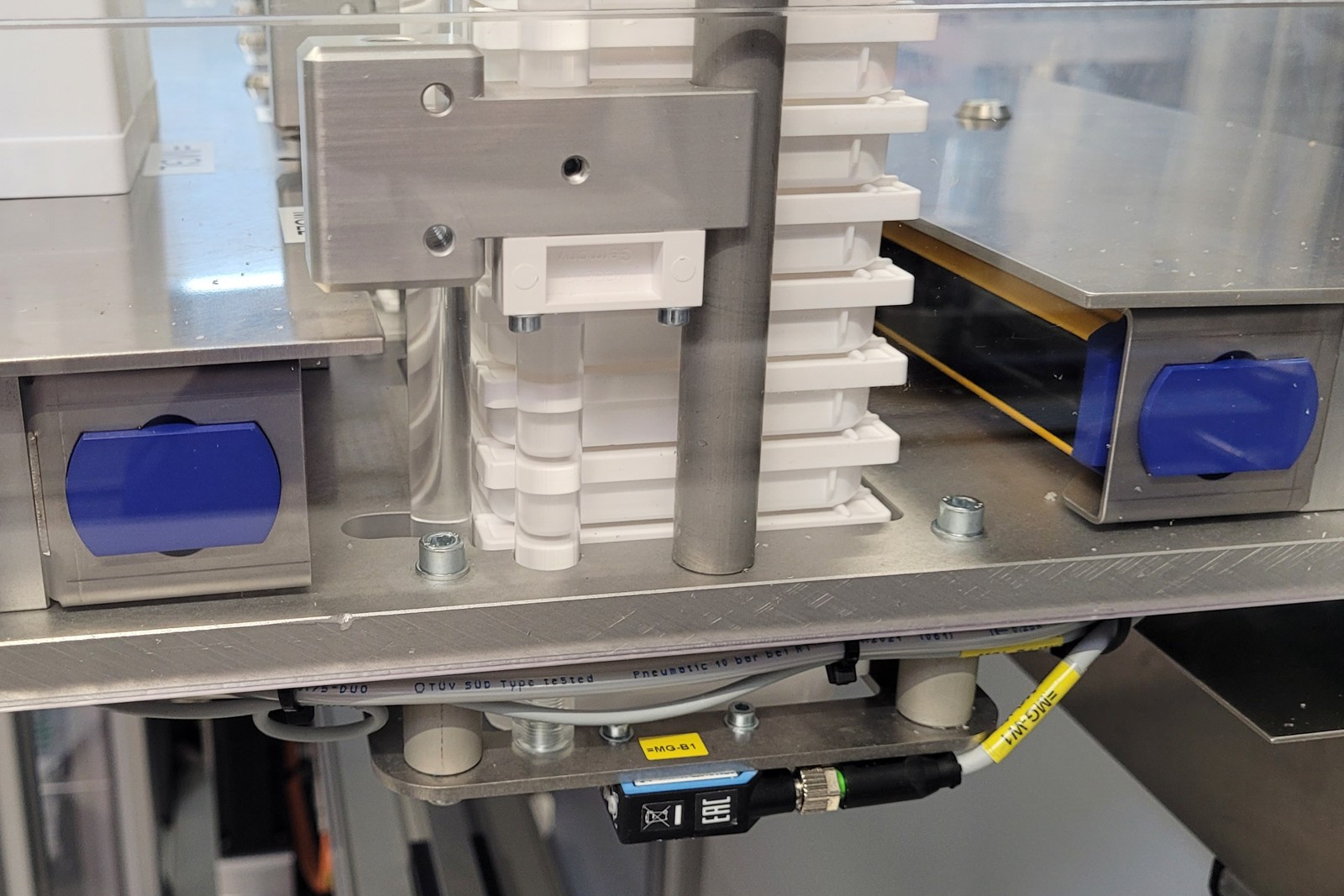

Jeder Produktschacht besitzt zusätzlich einen Sensor, der erkennt, wenn nur noch wenige Teile vorhanden sind beziehungsweise der Stapel so weit abgesunken ist, dass keine sichere Produktabdeckung mehr gewährleistet ist. Sobald dieser Zustand erreicht wird, entnimmt das System aus diesem Schacht keine weiteren Produkte mehr.

Solange der Schacht durch den vorhandenen Produktstapel noch geschlossen ist, kann der Bediener neues Material nachfüllen, ohne dass der Verpackungsprozess unterbrochen werden muss. Erst wenn ein Schacht vollständig frei wird und damit ein potenzieller Zugang in den Gefahrenbereich entsteht, greift das vordere Lichtgitter als zusätzliche Schutzebene. So entstand ein Sicherheitskonzept, das hohe Anlagenverfügbarkeit mit einer klaren, schachtbezogenen Sicherheitslogik verbindet.
